На визуализации всё выглядит согласованно: дверь скрыта в стене, шкаф подходит к потолку, свет подчёркивает отделку. Но ремонтной бригаде нужны ответы на другие вопросы: где заканчивается чистовая поверхность, к чему привязан размер и какой вариант решения утверждён. Эти данные нельзя надёжно снять с перспективной картинки.

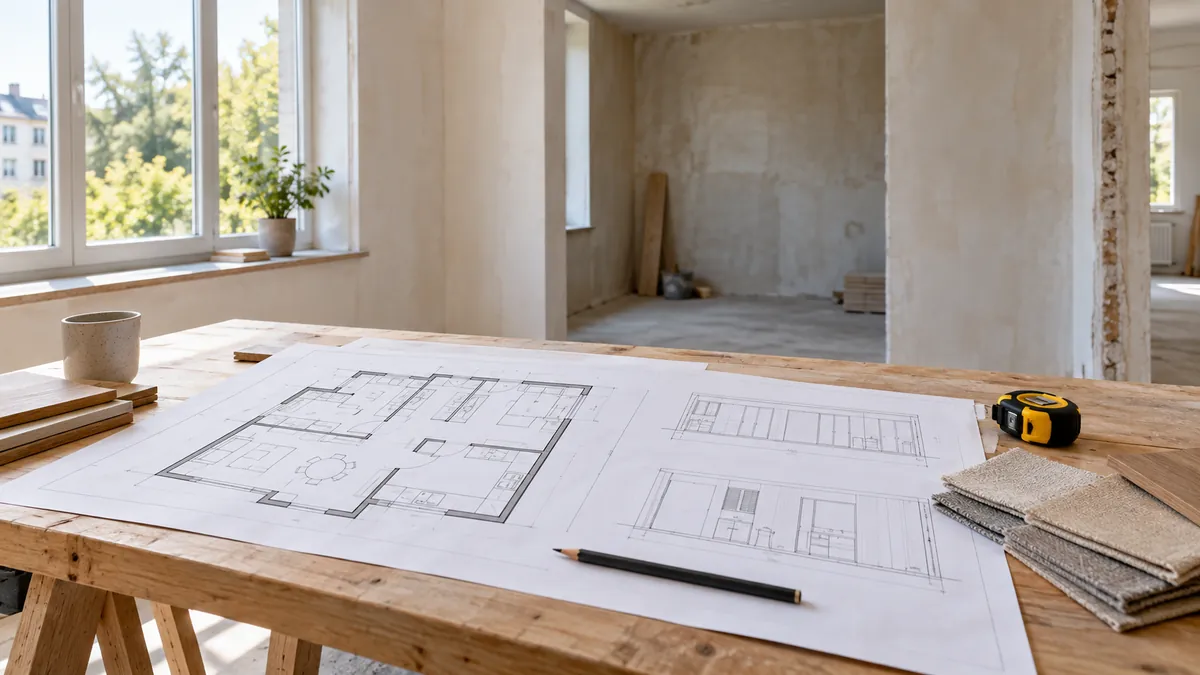

Короткий ответ. Для передачи интерьера в ремонт нужен согласованный комплект планов, развёрток и ведомостей под конкретный объём работ. В нём должны совпадать размеры, материалы, модели оборудования и версии листов. Визуализация объясняет замысел, но не заменяет размерную документацию, инженерные расчёты и инструкции производителей.
Чертёж отвечает на вопросы, которых не видно на картинке

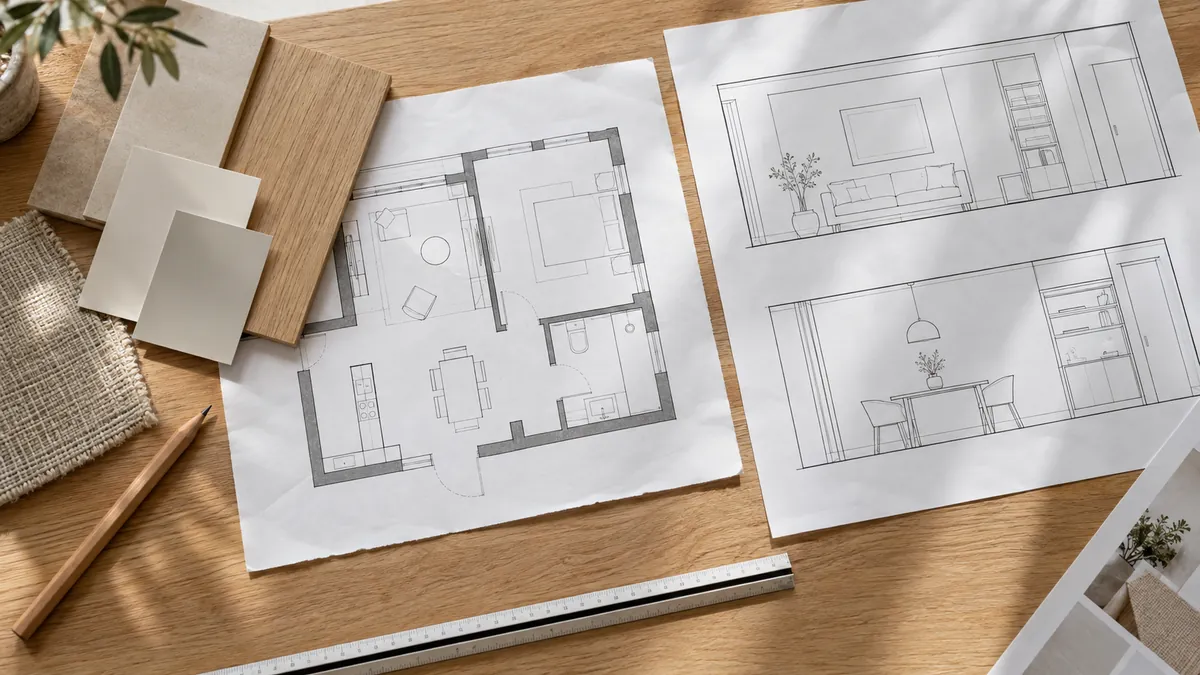

Разница не в том, что один документ красивый, а другой технический. Они решают разные задачи. Визуализация помогает обсудить композицию, цвет и впечатление от помещения. Размерный план и развёртка показывают взаимное положение элементов, а обозначения связывают их с конкретными материалами и изделиями.
На изображении можно увидеть шкаф рядом с дверью, но не установить, достаточно ли места для наличника после отделки. Светильник может выглядеть уместно, но его положение ещё нужно сопоставить с мебелью и потолком. Даже очень подробная визуализация не подтверждает толщину перегородки или пригодность выбранного крепления.
Поэтому перед ремонтом полезно проверить не количество страниц альбома, а закрытые вопросы. Для небольшой задачи комплект может быть компактным. Для нескольких помещений с нестандартными примыканиями понадобятся дополнительные листы. Универсального числа чертежей для любого интерьера нет: состав согласуют по объекту и заданию.
Комплект собирают вокруг предстоящих работ
Бригада должна получить документы, относящиеся именно к её этапу, и понимать, какие данные окончательные. Ниже — редакционный ориентир для обсуждения состава, а не обязательный нормативный перечень или обещание стандартного пакета АллАрт.
| Документ | На какой вопрос он отвечает |
|---|---|
| Обмерный план | Какие размеры и особенности помещения зафиксированы, когда выполнен обмер и что ещё нужно проверить на объекте. |
| Планировочное решение | Где стоят мебель и оборудование, как открываются двери и какие проходы предусмотрены. |
| Планы перегородок и проёмов | Какие изменения согласованы, как обозначены конструкции и от каких поверхностей заданы привязки. Допустимость изменений проверяют отдельно. |
| Полы, потолки и развёртки стен | Где меняются материалы и уровни, как устроена раскладка и где находятся существенные примыкания. |
| Расположение света, оборудования и точек подключения | Какие позиции должны быть увязаны с интерьером. Инженерную часть и безопасность проверяют профильные специалисты. |
| Ведомости и ссылки на документацию | Какие конкретные материалы, двери и модели техники соответствуют обозначениям на листах; какие позиции пока не выбраны. |
Обозначение должно вести к понятной позиции, а размер — иметь ясную точку отсчёта. Например, «от стены» недостаточно, если один участник имеет в виду существующее основание, а другой — готовую отделку. Единицы измерения, отметки уровней и условные обозначения лучше пояснить в самом комплекте.
Для мебели на заказ интерьерные листы дополняют, а не подменяют документацию изготовителя. Состав передачи конкретного изделия разобран отдельно в статье о спецификации мебели для производства.
Условный пример: дверь и шкаф согласованы на разных версиях
Ошибка часто возникает между листами, а не внутри одного чертежа. Представим прихожую: на новой развёртке шкаф доведён до проёма, но на старом плане ещё показана другая дверь. После выбора коробки и наличника выясняется, что два решения претендуют на одно место.
Это условный пример, не объект и не история клиента АллАрт. Решение начинается со сверки актуального плана, развёртки, документации двери и конструкции шкафа. Участники уточняют готовые поверхности и зону открывания, обсуждают варианты и фиксируют один согласованный результат. Размер из похожой квартиры здесь не поможет.
По той же логике проверяют встроенную технику. Например, официальная инструкция Bosch для CPA565GS0B отдельно содержит габариты прибора, требования к мебели и условия вентиляции. Это пример модельной документации, а не рекомендация купить этот прибор: размеры и условия нельзя автоматически переносить на другую модель.
Передавайте правку комплектом, а не отдельным сообщением
Новая версия должна быть узнаваема для всех участников. Укажите дату или номер редакции, перечень заменённых листов и краткое описание изменений. Прежние файлы сохраните в архиве, но явно отделите их от действующего задания.
Удобная рабочая запись вопроса состоит из пяти полей: помещение и лист; обнаруженное несоответствие; предлагаемое решение; кто подтверждает; какие работы ждут ответа. Например: «Прихожая, развёртка стены А: положение боковины шкафа не согласовано с выбранным дверным комплектом. Нужна совместная проверка дизайнера и изготовителя до зависимых работ».
- Если изменилось расположение мебели, проверьте затронутые развёртки и точки оборудования.
- Если заменили отделку, проверьте связанные размеры и примыкания, а не только название в ведомости.
- Если выбрали другую технику, заново сопоставьте её документацию с мебелью и инженерными решениями.
- Если условия на объекте не совпали с обмером, зафиксируйте расхождение и уточните затронутые решения до выполнения работ.
Обсуждение в чате помогает быстро найти вопрос, но не должно оставлять бригаде несколько противоречащих друг другу вариантов. После согласования передайте одинаковый актуальный комплект всем, чья работа зависит от изменения. Полномочия участников и порядок утверждения определяются их договорённостями; эта схема не устанавливает юридическую ответственность.
Интерьерный альбом не заменяет инженерный проект
Планы расположения элементов помогают согласовать интерьер, но сами по себе не подтверждают безопасность конструкций и инженерных систем. Расчёты, подбор защитных устройств, схемы подключения и допустимость затрагиваемых строительных решений относятся к компетенции профильных специалистов.
Это видно и по документации материалов. У КНАУФ С 111 описана конкретная комплектная система перегородки, её состав и варианты. Поэтому запись «перегородка из гипсокартона» ещё не определяет подходящую конструкцию для объекта. Выбор системы и её применение проверяет компетентный специалист с учётом условий, а не ремонтник по одной визуализации.
Статья не является инструкцией по демонтажу, устройству перегородок, электромонтажу или подключению техники. Здесь нет универсальных монтажных расстояний и технических допусков. Если вопрос требует расчёта или проверки безопасности, его нужно закрыть отдельно до зависимых работ.
Чек-лист перед передачей проекта в работу
Комплект готов к обсуждению с бригадой, когда ясно, что утверждено, что предварительно и кто закрывает оставшиеся вопросы. Перед началом конкретного этапа проверьте:
- Обмер соответствует известному состоянию объекта; дата и нерешённые расхождения обозначены.
- Планы и развёртки относятся к одной актуальной редакции.
- Размеры, единицы, уровни и точки отсчёта понятны исполнителям.
- Обозначения материалов и изделий совпадают с ведомостями.
- Выбранные модели техники и дверей имеют собственную документацию.
- Мебель, открывание, отделка и расположение оборудования сверены между собой.
- Инженерные и конструктивные вопросы переданы компетентным специалистам.
- Открытые вопросы записаны; понятно, какие работы нельзя выполнять до их решения.
- Все участники получили один действующий комплект, а старые версии отделены от него.
Если несколько пунктов остаются неопределёнными, сначала уточните документы для соответствующего этапа. Не стоит считать красивую визуализацию достаточным разрешением решать размеры и технические узлы по ходу ремонта.
Частые вопросы
Можно ли начать ремонт только по визуализациям?
Визуализации помогают согласовать внешний вид, но не дают всех размеров, привязок и технических данных. Для конкретного этапа нужны соответствующие согласованные документы и проверка профильных вопросов. Состав комплекта зависит от объекта и работ.
Сколько листов должно быть в рабочем альбоме?
Универсального числа нет. Важнее, чтобы документы отвечали на вопросы исполнителей, согласовывались между собой и содержали нужные данные для предусмотренного объёма. Количество и состав листов следует определить до заказа проекта.
Что делать, если размер на объекте не совпадает с чертежом?
Зафиксировать расхождение, сообщить автору затронутого решения и уточнить его до зависимых работ. После согласования передать обновлённые листы всем участникам, сохранив прежнюю версию отдельно.
Источники
Первичные документы проверены 13 октября 2026 года. Они подтверждают примеры конкретной системы и модели, но не заменяют проектирование и проверку условий вашего объекта.
